Способ тестирования потоков данных


В предыдущих способах тесты строились на основе анализа управляющей структуры программы. В данном способе анализу подвергается информационная структура программы.

Работу любой программы можно рассматривать как обработку потока данных, передаваемых от входа в программу к ее выходу.

Рассмотрим пример.

Пусть потоковый граф программы имеет вид, представленный на рис. 6.8. В нем сплошные дуги — это связи по управлению между операторами в программе. Пунктирные дуги отмечают информационные связи (связи по потокам данных). Обозначенные здесь информационные связи соответствуют следующим допущениям:

q       в вершине 1 определяются значения переменных а, b;

q       значение переменной а используется в вершине 4;

q       значение переменной b используется в вершинах 3, 6;

q       в вершине 4 определяется значение переменной с, которая используется в вершине 6.

Рис. 6.8. Граф программы с управляющими и информационными связями

В общем случае для каждой вершины графа можно записать:

q       множество определений данных

DEF(i) = { х | i -я вершина содержит определение х};



q       множество использований данных:

USE (i) = { х | i -я вершина использует х}.

Под определением данных понимают действия, изменяющие элемент данных. Признак определения — имя элемента стоит в левой части оператора присваивания:

x:=f(…).

Использование данных — это применение элемента в выражении, где происходит обращение к элементу данных, но не изменение элемента. Признак использования — имя элемента стоит в правой части оператора присваивания:

#:=f(x).

Здесь место подстановки другого имени отмечено прямоугольником (прямоугольник играет роль метки-заполнителя).

Назовём DU-цепочкой (цепочкой определения-использования) конструкцию [х, i,j], где i,j — имена вершин; х определена в i-й вершине (х

 DЕF(i)) и используется в j -й вершине (х
 USE(j)).


В нашем примере существуют следующие DU-цепочки:

[а,1,4],[b, 1,3], [b, 1,6], [с, 4, 6].

Способ DU-тестирования требует охвата всех DU-цепочек программы. Таким образом, разработка тестов здесь проводится на основе анализа жизни всех данных программы.

Очевидно, что для подготовки тестов требуется выделение маршрутов — путей выполнения программы на управляющем графе. Критерий для выбора пути — покрытие максимального количества DU-цепочек.

Шаги способа DU-тестирования:

1) построение управляющего графа (УГ) программы;

2)  построение информационного графа (ИГ);

3)  формирование полного набора DU-цепочек;

4)  формирование полного набора отрезков путей в управляющем графе (отображением набора DU-цепочек информационного графа, рис. 6.9);

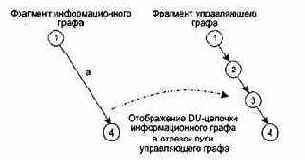

Рис. 6.9. Отображение DU-цепочки в отрезок пути

5)  построение маршрутов — полных путей на управляющем графе, покрывающих набор отрезков путей управляющего графа;

6)  подготовка тестовых вариантов.

Достоинства DU-тестирования:

q       простота необходимого анализа операционно-управляющей структуры программы;

q       простота автоматизации.

Недостаток DU-тестирования: трудности в выборе минимального количества максимально эффективных тестов.

Область использования DU-тестирования: программы с вложенными условными операторами и операторами цикла.
