Проектирование для потока данных типа «преобразование»
Шаг 1. Проверка основной системной модели. Модель включает: контекстную диаграмму ПДД0, словарь данных и спецификации процессов. Оценивается их согласованность с системной спецификацией.
Шаг 2. Проверки и уточнения диаграмм потоков данных уровней 1 и 2. Оценивается согласованность диаграмм, достаточность детализации преобразователей.
Шаг 3. Определение типа основного потока диаграммы потоков данных. Основной признак потока преобразований — отсутствие переключения по путям действий.
Шаг 4. Определение границ входящего и выходящего потоков, отделение центра преобразований. Входящий поток — отрезок, на котором информация преобразуется из внешнего во внутренний формат представления. Выходящий поток обеспечивает обратное преобразование — из внутреннего формата во внешний. Границы входящего и выходящего потоков достаточно условны. Вариация одного преобразователя на границе слабо влияет на конечную структуру ПС.
Шаг 5. Определение начальной структуры ПС. Иерархическая структура ПС формируется нисходящим распространением управления. В иерархической структуре:
q модули верхнего уровня принимают решения;
q модули нижнего уровня выполняют работу по вводу, обработке и выводу;
q модули среднего уровня реализуют как функции управления, так и функции обработки.
Начальная структура ПС (для потока преобразования) стандартна и включает главный контроллер (находится на вершине структуры) и три подчиненных контроллера:
1. Контроллер входящего потока (контролирует получение входных данных).
2. Контроллер преобразуемого потока (управляет операциями над данными во внутреннем формате).
3. Контроллер выходящего потока (управляет получением выходных данных).
Данный минимальный набор модулей покрывает все функции управления, обеспечивает хорошую связность и слабое сцепление структуры.

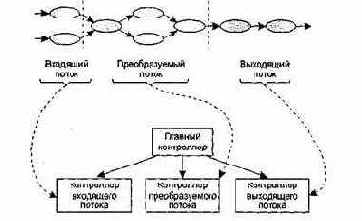

Начальная структура ПС представлена на рис. 5.3.
Диаграмма потоков данных ПДД
Рис. 5.3. Начальная структура ПС для потока «преобразование»

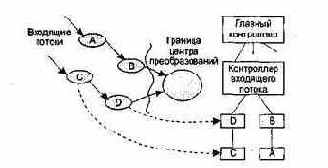

Шаг 6. Детализация структуры ПС. Выполняется отображение преобразователей ПДД в модули структуры ПС. Отображение выполняется движением по ПДД от границ центра преобразования вдоль входящего и выходящего потоков. Входящий поток проходится от конца к началу, а выходящий поток — от начала к концу. В ходе движения преобразователи отображаются в модули подчиненных уровней структуры (рис. 5.4).
Центр преобразования ПДД отображается иначе (рис. 5.5). Каждый преобразователь отображается в модуль, непосредственно подчиненный контроллеру центра.
Проходится преобразуемый поток слева направо.
Возможны следующие варианты отображения:
q 1 преобразователь отображается в 1 модуль;
q 2-3 преобразователя отображаются в 1 модуль;
q 1 преобразователь отображается в 2-3 модуля.
Рис. 5.4. Отображение преобразователей ПДД в модули структуры
Рис. 5.5. Отображение центра преобразования ПДД
Для каждого модуля полученной структуры на базе спецификаций процессов модели анализа пишется сокращенное описание обработки.
Шаг 7. Уточнение иерархической структуры ПС. Модули разделяются и объединяются для:
1) повышения связности и уменьшения сцепления;
2) упрощения реализации;
3) упрощения тестирования;
4) повышения удобства сопровождения.
