Особенности этапа проектирования


Проектирование — итерационный процесс, при помощи которого требования к ПС транслируются в инженерные представления ПС. Вначале эти представления дают только концептуальную информацию (на высоком уровне абстракции), последующие уточнения приводят к формам, которые близки к текстам на языках программирования.

Обычно в проектировании выделяют две ступени: предварительное проектирование и детальное проектирование. Предварительное проектирование формирует абстракции архитектурного уровня, детальное проектирование уточняет эти абстракции, добавляет подробности алгоритмического уровня. Кроме того, во многих случаях выделяют интерфейсное проектирование, цель которого — сформировать графический интерфейс пользователя (GUI). Схема информационных связей процесса проектирования приведена на рис. 4.2.

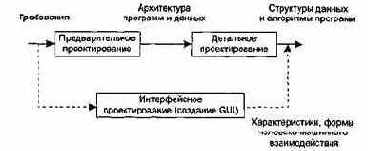

Рис. 4.2. Информационные связи процесса проектирования

Предварительное проектирование обеспечивает:

q       идентификацию подсистем;

q       определение основных принципов управления подсистемами, взаимодействия подсистем.

Предварительное проектирование включает три типа деятельности:

1.  Структурирование системы. Система структурируется на несколько подсистем, где под подсистемой понимается независимый программный компонент. Определяются взаимодействия подсистем.

2. Моделирование управления. Определяется модель связей управления между частями системы.

3.  Декомпозиция подсистем на модули. Каждая подсистема разбивается на модули. Определяются типы модулей и межмодульные соединения.

Рассмотрим вопросы структурирования, моделирования и декомпозиции более подробно.
