Моделирование реализации системы
Реализация системы может включать большое количество разнообразных компонентов:
q исполняемых элементов;
q динамических библиотек;
q файлов данных;
q справочных документов;
q файлов инициализации;
q файлов регистрации;
q сценариев;
q файлов установки.
Моделирование этих компонентов, отношений между ними — важная часть управления конфигурацией системы.
Рис. 13.12. Моделирование реализации системы

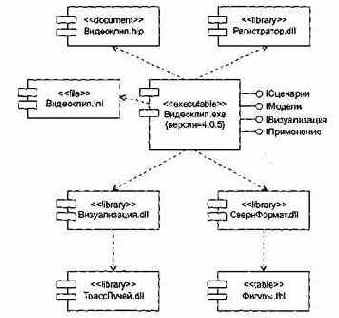

Например, на рис. 13.12 показана часть реализации системы, группируемая вокруг исполняемого элемента Видеоклип.ехе. Здесь изображены четыре библиотеки (Регистратор.dll, СвернФормат.dll, Визуализация.dll, ТрассЛучей.dll), один документ (Видеоклип.hlp), один простой файл (Видеоклип.ini),атакже таблица базы данных (Фигуры.tbl). В диаграмме указаны отношения зависимости, существующие между компонентами.
Для исполняемого компонента Видеоклип.ехе указан номер версии (с помощью пгеговой величины), представлены его экспортируемые интерфейсы (IСценарии, IВизуализация, IМодели, IПрименение). Эти интерфейсы образуют API компонента «интерфейс прикладного программирования).

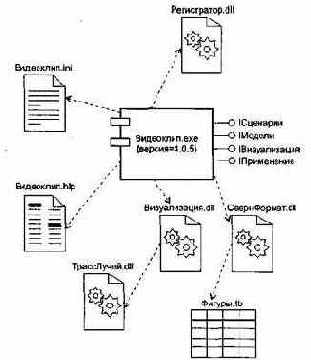

На рис. 13.13 повторяется та же диаграмма, моделирующая реализацию, но здесь для обозначения компонентов использованы специальные пиктограммы.
Рис. 13.13. Моделирование реализации с использованием пиктограмм
