Технологии разработки программного обеспечения



Методы анализа, ориентированные на структуры данных


Элементами проблемной области для любой системы являются потоки, процессы и структуры данных. При структурном анализе активно работают только с потоками данных и процессами.

Методы, ориентированные на структуры данных, обеспечивают:

1) определение ключевых информационных объектов и операций;

2)  определение иерархической структуры данных;

3)  компоновку структур данных из типовых конструкций — последовательности, выбора, повторения;

4)  последовательность шагов для превращения иерархической структуры данных в структуру программы.

Наиболее известны два метода: метод Варнье-Орра и метод Джексона.

В методе Варнье-Орра для представления структур применяют диаграммы Варнье [54].

Для построения диаграмм Варнье используют 3 базовых элемента: последовательность, выбор, повторение (рис. 3.11) [74].

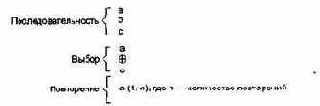

Рис. 3.11. Базовые элементы в диаграммах Варнье

Как показано на рис. 3.12, с помощью этих элементов можно строить информационные структуры с любым количеством уровней иерархии.

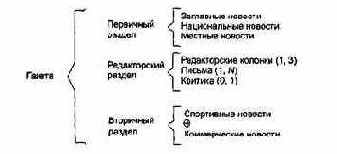

Рис. 3.12. Структура газеты в виде диаграммы Варнье

Как видим, для представления структуры газеты здесь используются три уровня иерархии.
