Технологии разработки программного обеспечения



Бизнес-модели


Достаточно часто перед тем, как решиться на заказ ПО, организация проводит бизнес-моделирование. Цели бизнес-моделирования:

q       отобразить структуру и процессы деятельности организации;

q       обеспечить ясное, комплексное и, главное, одинаковое понимание нужд организации как сотрудниками, так и будущими разработчиками ПО;

q       сформировать реальные требования к программному обеспечению деятельности организации.

Для достижения этих целей разрабатываются две модели: Q бизнес-модель Use Case; а бизнес-объектная модель.

Бизнес-модель Use Case задает внешнее представление бизнес-процессов организации (с точки зрения внешней среды — клиентов и партнеров).

Как показано на рис. 12.57, бизнес-модель Use Case строится с помощью бизнес-актеров и бизнес-элементов Use Case — простого расширения средств, используемых в обычных диаграммах Use Case.

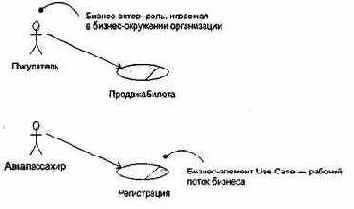

Рис. 12.57. Фрагмент бизнес-модели Use Case для аэропорта

Бизнес-актеры определяют внешние сущности и людей, с которыми взаимодействует бизнес. Бизнес-актер представляет собой человека, но информационная система, взаимодействующая с бизнесом, также может играть роль такого актера.

Бизнес-элементы Use Case изображают различные рабочие потоки бизнеса. Последовательности действий в бизнес-элементах Use Case обычно описываются диаграммами деятельности.

Бизнес-объектная модель отражает внутреннее представление бизнес-процессов организации (с точки зрения ее сотрудников).

Как показано на рис. 12.58, бизнес-объектная модель строится с помощью бизнес-работников и бизнес-сущностей — классов со специальными стереотипами. Эти классы имеют специальные графические обозначения.

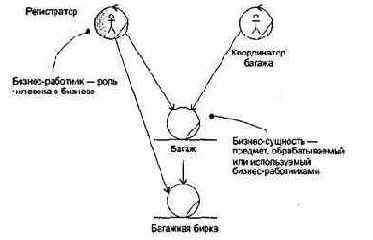

Рис. 12.58. Фрагмент бизнес-объектной модели аэропорта

Бизнес-работник — абстракция человека, действующего в бизнесе. Бизнес-сущности являются «предметами», обрабатываемыми или используемыми бизнес-работниками по мере выполнения бизнес-элемента Use Case. Например, бизнес-сущность представляет собой документ или существенную часть продукта. Фактически бизнес-объектная модель отображается с помощью диаграмм классов.
