Агрегация


Связи обозначают равноправные (клиент-серверные) отношения между объектами. Агрегация обозначает отношения объектов в иерархии «целое/часть». Агрегация обеспечивает возможность перемещения от целого (агрегата) к его частям (свойствам).

В примере из подраздела «Связи» объект РабочийКонтроллер имеет свойство регулятор, чьим классом является РегуляторУгла. Поэтому объект РабочийКонтроллер является агрегатом (целым), а экземпляр РегулятораУгла — одной из его частей. Из РабочегоКонтроллера всегда можно попасть в его регулятор. Обратный же переход (из части в целое) обеспечивается не всегда.

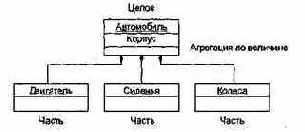

Агрегация может обозначать, а может и не обозначать физическое включение части в целое. На рис. 9.7 приведен пример физического включения (композиции) частей (Двигателя, Сидений, Колес) в агрегат Автомобиль. В этом случае говорят, что части включены в агрегат по величине.

Рис. 9.7. Физическое включение частей в агрегат

На рис. 9.8 приведен пример нефизического включения частей (Студента, Преподавателя) в агрегат Вуз. Очевидно, что Студент и Преподаватель являются элементами Вуза, но они не входят в него физически. В этом случае говорят, что части включены в агрегат по ссылке.

Рис. 9.8. Нефизическое включение частей в агрегат

Итак, между объектами существуют два вида отношений — связи и агрегация. Какое из них выбрать?

При выборе вида отношения должны учитываться следующие факторы:

q       связи обеспечивают низкое сцепление между объектами;

q       агрегация инкапсулирует части как секреты целого.




Вложенные части демонстрируют свою множественность (мощность, кратность) в правом верхнем углу своего символа. Если метка множественности опущена, по умолчанию считают, что ее значение «много». Вложенный элемент может иметь роль в агрегате. Используется синтаксис

роль : имяКласса.



Рис. 9.14. Агрегация классов



Рис. 9.15. Формы представления композиции

Эта роль соответствует той роли, которую играет часть в неявном (в этой нотации) отношении композиции между частью и целым (агрегатом).

Отметим, что, как представлено в правой части рис. 9.15, в сущности, свойства (атрибуты) класса находятся в отношении композиции между всем классом и его элементами-свойствами. Тем не менее в общем случае свойства должны иметь примитивные значения (числа, строки, даты), а не ссылаться на другие классы, так как в «атрибутной» нотации не видны другие отношения классов-частей. Кроме того, свойства классов не могут находиться в совместном использовании несколькими классами.
